Product Details

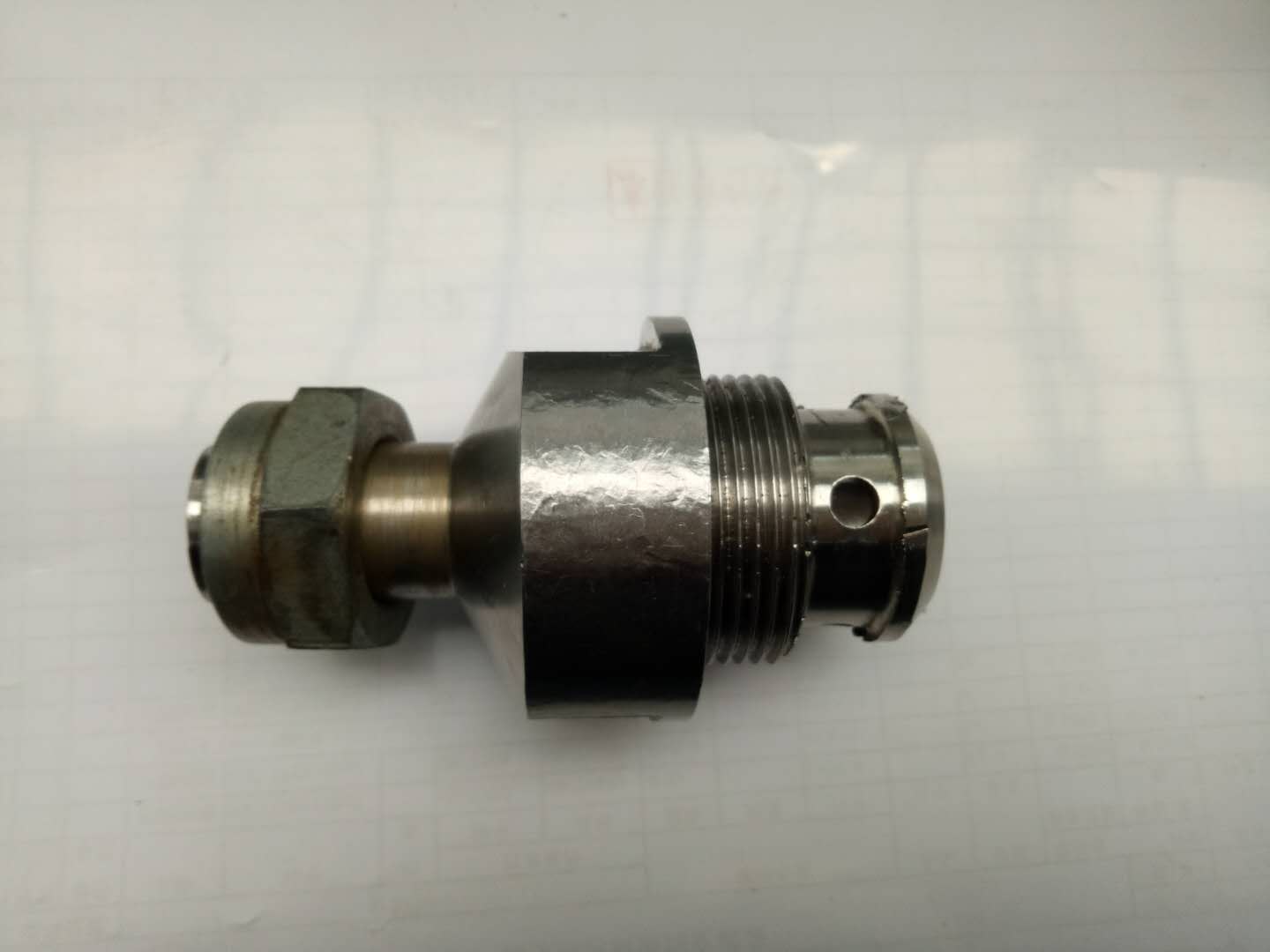

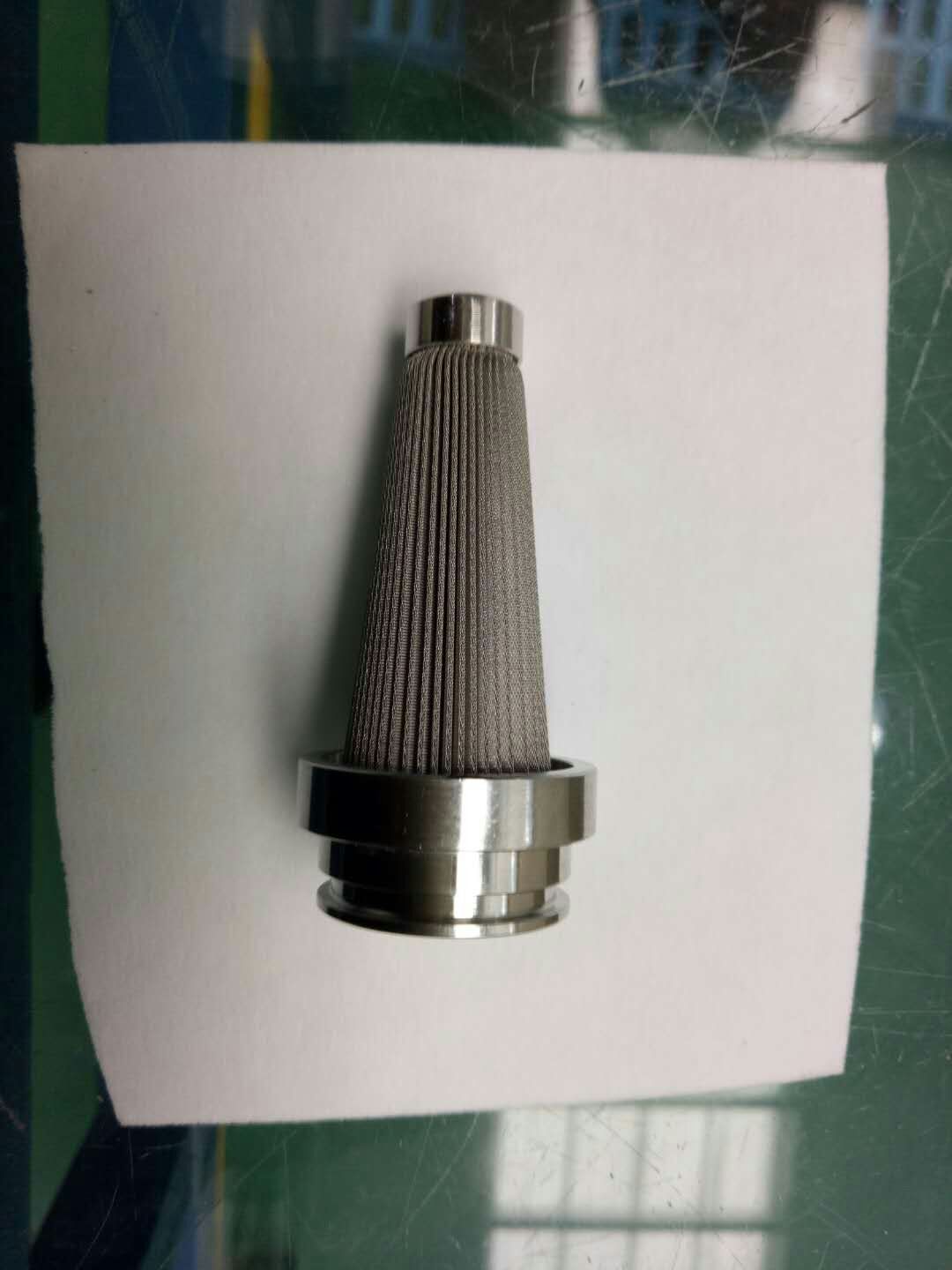

本實用新型提供一種液壓油管路過濾器，在進油殼體和出油殼體內適應性地安裝上圓錐型的濾芯，擴大了濾芯的出口面積，繼而增加了過濾器的流量；包括進油殼體、出油殼體和圓錐型濾芯，進油殼體包括進油端和接口端，出油殼體固套在接口端內，接口端開設有進油腔，出油殼體開設有出油腔，圓錐型濾芯大錐端密封安裝在出油腔內，圓錐型濾芯的小錐端延伸在進油腔內，圓錐型濾芯大錐端的直徑大于進油腔的直徑；濾芯利用了錐形結構，保證了在有限的濾芯安裝空間內，增加了過濾流量；設置了內骨架支撐濾層，同時濾層的織網方式為密紋斜紋網，將濾層設為折波紋形狀，保證濾層的過濾精度、面積和強度。
